| メーター【オイルセンサアタッチメント】K14C,M16A,M15A,M13A,K6A,F6B(スイフトスポーツ/スイフト/セルボモード/ワゴンR他)用【8FFB10】 *小型宅配便
|
スイフトスポーツ用にコンパクトな形状を追及し、設計した軽量・小型のサンドイッチブロックです。
追加メーター用の油温・油圧センサーのフィッティングに最適です。
本体側面には、モンスターのロゴが入ります。

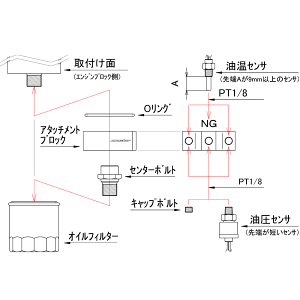

■3ポート設計
センサホールを3つ設けるとともに、センサ取付け時の突出を抑えた省スペース設計。
車種や過給器の有無、その他装着品によって異なる周辺部品レイアウトに柔軟に対応できます。
※使用可能なセンサホール位置と各センサの取付け可能な位置は、車種やセンサ寸法により異なり、また制限されます。なお、3つ以上のセンサの取付けは想定していません。
■25t薄型設計
下向きにオイルフィルターが装着される車両の場合、アタッチメントブロックを挟むことで車体下側にフィルターが移動します。厚さ25mmの薄型設計により、シャーシ下面へのオイルフィルター突出を最小限に抑え、対地クリアランスを確保します。 また、横向きにオイルフィルターが装着される車両の場合、周辺部品へのクリアランスを最大限確保できます。
■オイルフィルターPFX100対応
オイルフィルターPFX100と併用可能。一部車種では、ねじサイズとフィルター径が適合するものの中から、より高さが低いフィルターを選ぶことで、フィルター容量は犠牲になりますが、周辺または対地クリアランスをより確保できる場合もあります。
| 品名 |
センターボルトサイズ |
| オイルセンサアタッチメント |
3/4-16UNF(スズキ車，他) |
■適合情報
| 対応品番：8FFB10(センターボルトサイズ:3/4-16UNF) |
| 原動機 |
確認車両情報 |
備考 |
| 型式 |
吸気 |
車名 |
型式 |
| K14C |
ターボ |
スイフト
スポーツ |
ZC33S |
オイルフィルターの対地クリアランスに注意 |
| M16A |
NA |
スイフト
スポーツ |
ZC31S |
オイルフィルターの対地クリアランスに注意 |
| ZC32S |
| M15A |
NA |
スイフト
スポーツ |
HT81S |
オイルフィルターの対地クリアランスに注意。 |
| M13A |
NA |
スイフト |
ZC11S |
オイルフィルターの対地クリアランスに注意。 |
| K12B |
NA |
スイフト |
ZC72S |
オイルフィルターの対地クリアランスに注意。 |
| ZC71S |
| ソリオ |
MA15S |
| スプラッシュ |
XB32S |
| K6A |
ターボ |
ワゴンR |
MH23S |
オイルフィルターの対地クリアランスに注意。要遮熱対策。 |
| MH22S |
|
| MH21S |
|
| ラパン |
HE22S |
|
| HE21S |
|
| パレット |
MK21S |
|
| MRワゴン |
MF22S |
|
| MF21S |
|
| セルボ |
HG21S |
|
| Kei |
HN22S |
|
| アルトワークス |
HA22S |
|
| アルトワークス |
HA21S |
センサ〜フレーム間のクリアランスに注意。
オイルフィルターの対地クリアランスに注意。
要遮熱対策。 |
| HB21S |
| NA |
ワゴンR |
MH23S |
油温センサのみ取付け可。
油圧センサは取付けスペースが狭く自由度が無い為、取付け不可。 |
| MH22S |
| MH21S |
| ラパン |
HE22S |
| HE21S |
| パレット |
MK21S |
| MRワゴン |
MF22S |
| MF21S |
| セルボ |
HG21S |
| Kei |
HN22S |
| アルト |
HA24S |
| F6B |
ターボ |
セルボモード |
CN31S |
オイルフィルター〜バンパー＆フレームへのクリアランスに注意。要遮熱対策。 |
| CN32S |
| R06A |
ターボ |
ワゴンR/ワゴンR
スティングレー |
MH34S |
|
| NA |
MH34S |
温度センサのみ取付け可。 |
| ターボ |
アルトワークス
アルトターボRS |
HA36S |
| |
※「確認車両情報」は本品の適合を確認または検討した際、使用した車両になります。
※上記適合表に記載の無い車両でも、取付け条件が合えば適合します。
※上記適合表に記載のある車両でも、グレードや年式、車両の仕様、もしくは組合わせるセンサ寸法によっては取付けできない場合があります。必ず本品の寸法をご確認の上、実車へ取付け可能かどうか事前に確認してください。

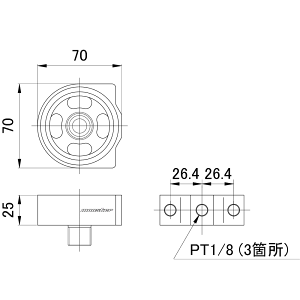

■製品仕様
| |
8FFB10 |
| 対応オイル |
規格径 |
Φ65.0〜68.0mm |
| フィルターサイズ |
ねじサイズ |
3/4-16UNF |
| センターボルトねじサイズ |
3/4-16UNF |
| センターボルト工具サイズ |
27HEX |
| 対応センサねじサイズ |
PT1/8 |
| 本体Oリングサイズ |
内径 |
Φ59.4mm |
| 太さ |
3.1mm |
| 材質 |
ブロック本体 |
アルミニウム合金 |
| センターボルト |
機械構造用炭素鋼 |
| 重量 |
約210g |
| 製品内容 |
アタッチメントブロック ×1 |
| センターボルト ×1 |
| Ｏリング ×1 |
| スクリュープラグ ×2 |
| 専用シール剤 6ml ×1 |
※取付けには一般的な工具の他、27HEXのディープタイプソケット(有効深さ30mm以上、六角2面幅27mm)が必要となります。
※ねじサイズがPT1/8以外のセンサは取付けできません。
※中央のセンサホールへの取付けは、圧力センサ等、センサのねじ山先端〜センサ先端が短いもの(約9mm以下)に限られます。
※必要に応じて、別途遮熱シートをご用意の上、センサおよびセンサハーネスの遮熱対策を施してください。
※車種によっては、対地クリアランスが狭くなる為、高さの低いオイルフィルターが必要となる場合があります。
|
|
|
| |
