調整式コイルスペーサセット・ジムニー


調整式コイルスペーサセット・ジムニー


ジムニー(JB23)用パーツはモンスタースポーツのタジマ直営ショップでお求めください!ジムニー コイルスペーサー JB23W 【調整式コイルスペーサーセット】ジムニー[JB23W]/AZ-オフロード[JM23W]用*送料・代引手数料無料!【592300-5200M】

商品番号  592300-5200M
価格
25,800円 (税込 27,864 円) 送料無料
原則1〜2日以内に発送予定(店舗休業日除く)
※注文個数によりお届け日が変わることがあります。

個数
未選択項目があります
選択肢を選んでから買い物かごに入れてください
未選択項目があります
選択肢を選んでから買い物かごに入れてください
お気に入りに追加
お気に入りに追加
レビューを書く
この商品の配送方法
  • 宅配便
競技専用部品:本製品は装着状態により「構造等変更検査」が必要になります。

「調整式コイルスペーサーセット」
ジムニー[JB23W]/AZ-オフロード[JM23W]用

ジムニー/AZ-オフロードのサスペンションセッティングを拡張する調整式のコイルスペーサーです。
ノーマルのスプリングアッパーシート(ゴム製)と交換し、コイルスプリングの取付位置を変えることでハイトアップを可能にします。

車高調整機能
ねじ式調整機構により、mm単位での車高調整が可能です。4輪のコーナーウエイトや車高のバラつきなどの微調整にも応用可能です。
省スペース設計
調整機構により余分なスペースをとることを避けるため、アジャストシートをボルトロックタイプの1枚で構成するとともに、各パーツの寸法を吟味しました。より有効なばねスペースと調整代を確保しています。
前後共通設計
取付部分の形状工夫により、フロント/リヤの両方に装着可能でありながら、フィット性の高い固定を可能にしました。
フローティングマウント
車体、コイルスペーサー本体、コイルスプリングの各間にインシュレーターを介したフローティングマウントを採用。金属接触やガタつきによる異音を抑えました。また、車体側取付部に溶接スパッタがある場合でもそのまま装着可能です(ある程度のものに限る)。

※1台(4輪)分の装着には2セット必要です。

【適合車種】
車種 型式 年式 適合条件
SUZUKI
ジムニー

JB23W

98.10〜
(1型〜)
MONSTER SPORT
『XCLハイトアップサスペンション』
装着車
SUZUKI
ジムニーシエラ

JB43W

02.01〜
(3型〜)
SUZUKI
ジムニーワイド

JB33W,JB43W

97.12〜
(1型〜)
MAZDA
AZ-オフロード

JM23W

98.10〜
【適合条件についての注意】

■ MONSTER SPORT『XCLハイトアップサスペンション』と組合わせて使用する場合は、本品装着により、「構造等変更検査」が必要になります。
(車両の状態によっては不要な場合があります。)
詳細は下記「注意事項」参照。

■MONSTER SPORT『XCLハイトアップサスペンション』と組合わせて使用する場合は、別途、『バンプストップスペーサー リヤ側』をロングタイプに場合に限り、交換する必要があります。
ただし、本品をコイルスペーサー高さ15mm相当(最低位置)にて使用する場合に限り、ショートタイプ『XCLハイトアップサスペンション』標準装備のまま使用可能です。

製品イメージ

>>『バンプストップスペーサー リヤ ロングタイプ』商品ページ

■MONSTER SPORT『サスペンションセット(20mmUP)』『ハイトアップスプリングセット(20mmUP)』『ショックアブソーバーセット』との組合わせは適合外となります。有効な機能性と耐久性を確保できません。

■本製品はジムニー[JB23W]用の一般的なコイルスプリングであれば、MONSTER SPORT『XCLハイトアップサスペンション』以外のサスペンションでも取付け自体は可能です。その場合は装着サスペンションや各車両状態に合わせて、各種補正パーツによる適切なセッティングが必要です。

  1. ※1 本品装着により、セッティングによっては「構造等変更検査」が必要になります(詳細は下記「注意事項」参照)。
  2. ※2 MONSTER SPORT製『XCLハイトアップサスペンション』と組合わせて使用する場合は、別途、『バンプストップスペーサー リヤ側』をロングタイプに交換する必要があります。本品をコイルスペーサー高さ15mm相当(最低セット)にて使用する場合に限り、『バンプストップスペーサー リヤ側』をショートタイプ(『XCLハイトアップサスペンション』標準装備)のまま使用可能です。
  3. ※3 MONSTER SPORT製『サスペンションセット(20mmUP)』『ハイトアップスプリングセット(20mmUP)』『ショックアブソーバーセット』とは組合わせて使用しないでください。
【製品仕様】

仕様
スペーサー高さ
調整範囲
15mm〜35mm相当
15mm〜25mm相当
(『XCLハイトアップサスペンション』組合わせ時)
参考図 参考図

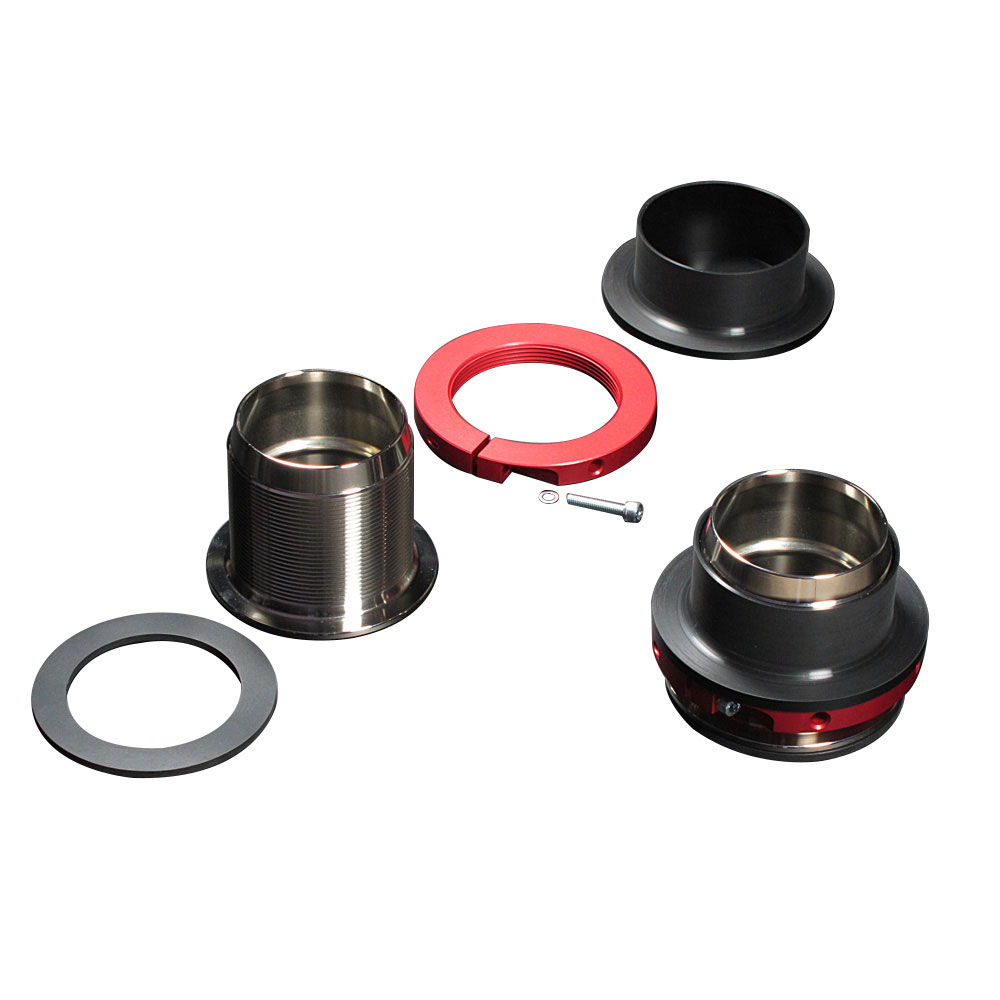

製品構成
・インシュレーター(車体取付部) ×2
・調整ねじカラー ×2
・アジャストシート ×2
・ボルト(シートロック用) ×2
・ワッシャ(シートロック用) ×2
・スプリングシート(インシュレーター兼用) ×2
・説明書類

【注意事項】

  1. 本品装着時、バンプストップスペーサーによるストロークコントロールなど、各種セッティングが必要になります。セッティングを行わず単品装着のみで使用した場合、コイルスプリングのヘタリや折損、周辺部品の破損を招きます。
  2. 本品のスプリングシート位置の調整は車上で行えません。スプリングシート位置を調整する際は、一度、車両から取外してから行います。
「構造等変更検査」について
コイルスペーサー(スペーサーブロック)は国土交通省の通達により定める「指定部品(軽微な変更となる自動車部品)」に含まれていないことから、「指定外部品」となります。
 コイルスペーサー(「指定外部品」)装着状態における車両の全高が、自動車検査証に記載の全高に対し、±4cmの範囲に納まっていない場合は、「構造等変更検査」が必要になります。

視界基準について
ハイトアップにより、運転者視界の死角となる領域が増加します。
JB23W(JM23W)の場合、平成19年1月1日以降に生産された車両については、国土交通省が定める直前側方視界基準が適用されます。
ハイトアップを施した車両について、各検査機関ならびに検査員の判断、車両の状態によっては、この基準に対し不適合と判断される場合がありますので注意が必要です。
