ヤマト産業 工業用酸素用(関東式)圧力調整器YR-70V RC1/4(PT1/4)仕様
ヤマト産業 工業用酸素用(関東式)圧力調整器YR-70V RC1/4(PT1/4)仕様
ヤマト産業 工業用酸素用(関東式)圧力調整器YR-70V RC1/4(PT1/4)仕様

ヤマト産業の工業用酸素(O2)用関東式のストップバルブ付きの出口RC1/4ねじ仕様のボンベに直接取り付けるタイプのレギュレータYR-70Vです。

静岡県の富士川より東側で使用されている工業用酸素ボンベの規格W22-14山右ねじのボンベ口金に取り付けるためのボンベ取付口になっています。
※関西式の酸素ボンベを使用する場合は、関西式の圧力調整器を使用するか、オンソケ(ソケットオン)などの変換継ぎ手を使用してください。

ガスの出口はRC1/4(PT1/4)のメスのテーパーネジになっているため、スウェージロックやSMC、PISCOなど1/4テーパーネジの継ぎ手を取り付け、各種ホースを接続することができます。
調圧後の圧力は、0.2〜0.99MPaでストップバルブがついている一般的な仕様です。

※ガス出口は、RC1/4(PT1/4)のメスのテーパーネジになっています。
(一般的な右ネジの規格です)

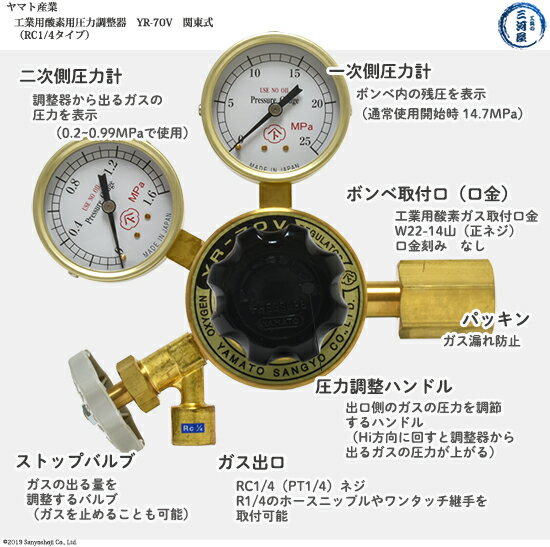

工業用酸素(E)調整器 YR-70VRC1/4仕様パーツ説明


ヤマト産業 工業用酸素用(関東式)圧力調整器YR-70V RC1/4(PT1/4)仕様の部品説明
YR-70V 使用方法

使用開始の手順

1. 容器(ボンベ)の口金、調整器取り付け口に汚れがないか確認
2. 調整器の圧力調整ハンドルが左に回しきっている(フリーな状態になっている)ことを確認
3. 容器(ボンベ)に調整器を取り付ける
4. 調整器のスパナを使用し、増し締めする
5. ゆっくり(一時側圧力計の針の動きが目で追える程度)容器バルブを開
※圧力調整器の正面に立たずに操作する
6. ボンベと調整器の接続部から漏れがないか?漏えい検知剤で確認する
7. 圧力調整ハンドルを右に回し、使用したい圧力へ設定する
8. 使用開始

使用終了の手順

1. 容器(ボンベ)の容器バルブを全閉する
2. ストップバルブを開き、ガスを放出した後、圧力調整ハンドルを左に回し、フリーな状態にする
3. 調整器内に残圧がないことを確認する
4 .終了



YR-70の出口ホース口とRC1/4の違い
YR70の出口ホース口とRC1/4の違い

YR-70VのRC1/4仕様は、通常φ8mmホース口(M16×P1.5袋ナット)の部分が一般的なテーパーネジRC1/4(PT1/4)になったタイプです。

出口RC1/4にはRネジの一般的な1/4の継ぎ手を取り付けることができます。
取付例)ピスコ、SMC、CKD、スウェージロックなどの継ぎ手を取り付け、ナイロンチューブやウレタンチューブ、SUS管などを接続することができます。

※テーパーネジなのでシールテープを巻いた後で取り付けてください。


出口RC1/4仕様の出口に取り付ける継手

ガスの種類ごとのボンベへの取付口の形状


圧力調整器の種類

ヤマトヘリウム用調整器YR70Vホース口 ヤマト窒素用調整器YR70VRC1/4 ヤマト関東式酸素用調整器YR70Vホース口
ヤマト水素用調整器YR70Vホース口 ヤマトアルゴン用調整器YR70Vホース口 ヤマト関西式酸素用調整器YR70Vホース口

店長のおすすめポイント

工具の三河屋店長

YR-70V(YR70V)酸素用の関東式酸素ボンベ直結タイプ、出口がPT1/4(RC1/4)になっている高圧ガス調整器です。

静岡県より東側のエリアで使用される酸素ボンベに取り付けられる仕様の袋ナット(W22-14右ネジ)のため、西日本で使用される関西式酸素ボンベには取り付けられません。
0.2〜0.99MPaというよく使われる圧力設定が可能です。こちらの商品にはストップバルブが取り付けられているので、 ガスの供給を頻繁に操作する方にはとても便利です。

ガスの出口は、RC1/4になっているため、R1/4のテーパーネジオスの継ぎ手を取り付けて、いろいろな接続が可能になります。

YR-70Vにφ1/4のSUS管を取り付けるときにはスウェージロックSS-400-1-4RT、φ1/8のSUS管には、SS-200-1-4RTをおススメしています。



ヤマト産業工業用酸素(関東式)E用圧力調整器YR-70V出口RC1/4ストップバルブ付き


ヤマト関西式酸素用圧力調整器RC1/4パーツ説明


圧力調整器のボンベ取付用袋ナットの違い


ヤマトYR70ホース口とRC1/4ネジの違い


YR70取り付け可能な継ぎ手類RC1/4、PT1/4継手


ガス種毎のYR70の違い
