三立電器 キャブタイヤジョイント JA300 オスのみ
三立電器 キャブタイヤジョイント JA300 オスのみ
三立電器 キャブタイヤジョイント JA300 オスのみ

三立電器のキャブタイヤジョイントJA300(JA-300)オスのみの商品です。
※メスは含まれていません

JA-300は、溶接ホルダやアースなどのキャブタイヤケーブルを延長・接続するためのジョイントです。 1/4回捻じるとしっかりできるねじ込み式のネジ止めタイプのジョイントになります。

適応電流(A)300A、適応電線は22SQ、38SQ~50SQ
絶縁被覆は、二重構造の防滴型及び回転防止型

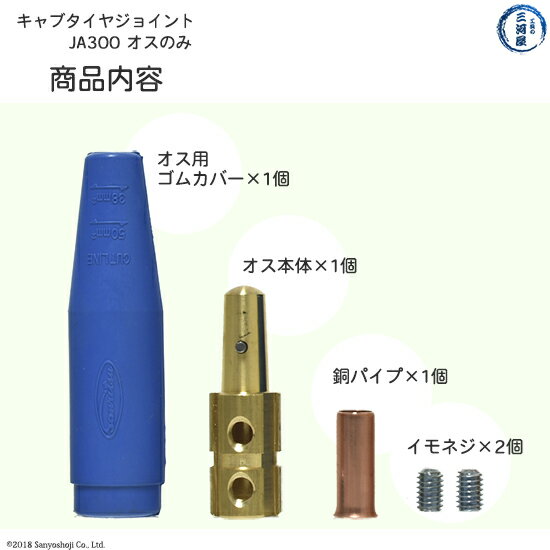

JA300 オスのみ の商品内容

サンリツキャブタイヤジョイントJA300オスのみの商品内容

1.オス
オス用本体、オス用ゴムカバー、JA300用銅パイプ×1個、イモネジ×2個

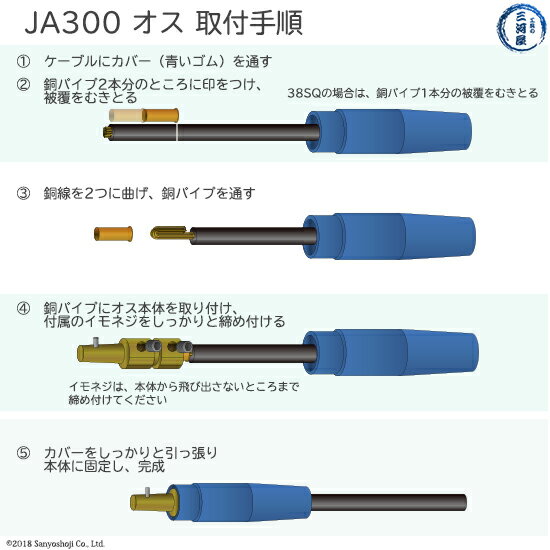

JA300 オスの取り付け手順
さんりつ キャブタイヤジョイントJA300 オスのみ取り付け手順

1.キャブタイヤケーブルに青いゴムカバーを通す
※必ずゴムカバーを先に取り付けてください。後ではめ込むことができません
2.銅パイプ2個分のところにしるしをつけ、キャブタイヤケーブルの被覆をむきとる
3.銅線を二つに曲げ、銅パイプを通す
※38SQなどの太ケーブルの場合は、銅パイプ1個分のところで被覆をむき、銅パイプを通してください。
4.銅パイプにオス本体を取り付け、付属のイモネジでしっかりと固定してください。(オス本体の表面以下までイモネジをねじ込む)
5.カバーを引っ張り本体に固定して完成です。
(本体のみぞとカバーの出っ張りを合わせて引っ張ってください)


よくある取付け
SANRITSUJA300の接続方法

アーク溶接機本体のホルダ、アース取付部に30cm程度の長さのキャブタイヤケーブルに片側JA300のメス、もう片側に圧着端子を取付けて使用することが多くあります。

キャブタイヤジョイントJA300の接続方法は、オスとメスを差し込み1/4回転捻じるだけで接続することが出来ます。また使用中に自重により自然脱落することなく、接続部の絶縁被覆も二重構造の防滴及び回転防止型になっています。


JA300 関連商品

三立キャブタイヤジョイントJA300ねじ込み式オスメス各1組 三立キャブタイヤジョイントJA300ねじ込み式オスのみ 三立キャブタイヤジョイントJA300ねじ込み式メスのみ
三立キャブタイヤジョイントJA300ねじ込み式用銅パイプ 三立ウェルダジョイントWJ300WJ-300 三ツ星キャブタイヤケーブル22SQ10m

店長のおすすめポイント

工具の三河屋店長

アーク溶接や半自動溶接、TIG溶接でホルダ線、アース線などに使用されるキャブタイヤケーブル用のケーブルジョイントJA300のオスのみの商品です。

通常、オスは延長するケーブルに取り付けられるため、新規にホルダー付のキャブタイヤケーブルだけを製作したい際におススメの商品です。

メスのみの販売もありますので、追加でケーブルを作りたいときにもおススメの商品です。
また銅パイプは取付の際につぶして使用するため、再利用ができません。(銅パイプのみの販売もしています)



三立電器溶接用ケーブルジョイントJA-300(JA300)ジョイントオスのみ


溶接用ケーブルジョイントJA-300(JA300)ジョイントオスのみ三立電器工業


三立電器溶接用ケーブルジョイントJA-300(JA300)ジョイントオス取り付け手順


SANRITSUJA300の接続方法


配送地域送料


領収書


【ポイント2倍】 通常在庫品は平日、土曜日14:00まで当日発送 お買い物マラソンxポイントアップ 2022/5/23(月)20:00〜5/27(金)01:59 三立電器 溶接用ケーブルジョイント JA-300(JA300) ジョイント オスのみ

商品番号9992029622_osu
メーカー希望小売価格 オープン価格
価格
1,250円 (税込)
※最安送料での配送をご希望の場合、注文確認画面にて配送方法の変更が必要な場合があります。
※離島・一部地域は追加送料がかかる場合があります。
利用可能な条件を見る
※注文個数によりお届け日が変わることがあります。

残りあと18個です
個数
未選択項目があります
選択肢を選んでから買い物かごに入れてください
未選択項目があります
選択肢を選んでから買い物かごに入れてください
お気に入りに追加
お気に入りに追加
レビューを書く

この商品を購入された方のレビュー すべてのレビューを見る(2件)
このショップのレビューを見る
総合評価条件に満たないため総合評価は表示できません。

銀太62さん 40代/男性

評価5.00

投稿日:2021年03月12日

ケーブルの長さを2種類用意したので楽に変えられます。片付けが早くなりました。

使い道 実用品・普段使い 使う人 自分用

maluchさん 40代/男性

評価5.00

投稿日:2014年05月11日

 三立製

22スケのキャプタイヤケーブルと簡単に接続できます。

使い道 ビジネス 使う人 自分用 購入回数 はじめて
